 金山顶尖打造大兴区视频会议系统 2016-03-08

发布者:系统管理员

用户名称:北京市大兴区教师进修学校



用户需求:大兴教委需要建立一套稳定性高,应用效果好的视频会议系统,此系统实现大兴教委、大兴教委下属机构单位及中小学、幼儿园等200个机构共同召开远程视频会议、远程培训、远程监控图像传输等功能。



应用产品:

华为MCU VP8660、华为SMC2.0、华为应急指挥管理系统软件、华为TE50-1080P30、NEC X464UNV 3*6、康佳LED55M3500PDF、金山顶尖定制电视墙服务器、快捷CR-PGMIII、快捷CR-POWER8III、快捷CROSS-MAX3232、苹果iPad Air MD795CH/A、湖山-CH504、湖山-GP404、湖山-GDS12.8、湖山-PE4250、湖山-DS-U16C及松下AG-HPX260MC



技术方案:

项目主要包括拾音系统、扩声系统、显示系统、采集系统、矩阵切换系统及中控系统。金山顶尖对原有嵌入式硬件MCU升级(支持200个高清终端的接入),在所有会场点各配置一套高清视频会议终端及所有会场根据需要配置相应的摄像机和麦克风,根据各个机构会场的应用配置相关扩音设备,对现有的网络进行改造,支撑此次扩建系统的建设。建设高清视频会议系统,通过IP网络连接本次建设的学校,可以任意两个地点之间以及多点之间均可以召开高清会议,提升大兴教委整体执行力和对客户需求响应速度。

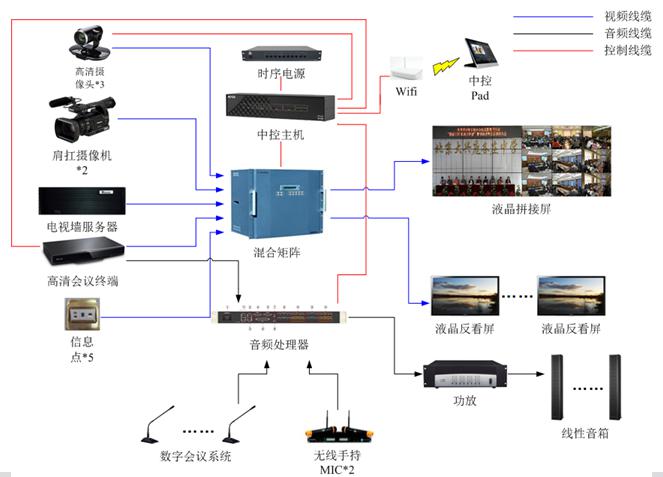

1系统组网图

2设备间主要设备组网

系统组成:

1. 视频输入

(1) 主会场:

 摄像机:设计五台摄像机拍摄整个与会区,在会场中前方正对主席台位置设计两台高清摄像机,用于拍摄主席台全景及主席台或配合摄像联动系统拍摄演讲台相关发言人员的特写;在拼接屏正中间增加安装一台高清摄像机,支架安装,该摄像机可拍摄会场首排全景或配合联动系统拍摄发言人员的特写;在会场选择设计两台移动摄像机,主要用于对会场领导或会场全景拍摄。

摄像机拍摄的视频即可以作为本地播放显示,也可以通过远程视频会议系统传输到远端会议室播放显示。

 辅流:在视频会议系统中,除摄像机拍摄的现场视频外,还需要便携本的视频等作为现场会议的补充输入,满足培训、学习、汇报等各种会议应有场景,辅流视频源既可以作为本地会场的辅流输出,也可以作为远端会场的辅流输出。演讲台设计一个输入接口,主席台及观众首排均设计两个视频输入接口,该接口对应的接入对象一般是笔记本电脑,其通用接口为VGA接口。

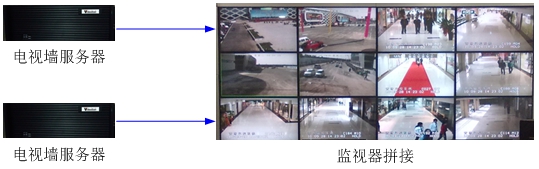

 电视墙:电视墙服务器信号通过矩阵将信号切给大屏拼接处理器或反看屏,进而在液晶大屏及反看屏上显示出来。

2. 视频输出

主会场:本设计中,主显示区6*3 46寸液晶拼接墙,返看显示区设计采用两台55寸电视机,解决与会区人员视频观看问题,电视机根据会议具体场景,其播放的内容可以在本地摄像机视频源、本地辅流视频源、远程摄像机视频源和远程辅流视频源等之间选择。主显示液晶拼接采取支架方式安装固定在会场主席台的前端。

设备间:使用4*3监视器作为观看分会场及主会场轮询使用。

3. 音频输入

在麦克风音频输入处理:会场发言人员采用无线数字会议系统。麦克风拾音后,即可以在本地会场扩音播出,也可以通过视频会议系统传送到远端会场播出。

辅流音频源输入处理:笔记本电脑辅流音频源都为左右立体声音频,是双声道音频源,而上面描述的麦克风音频信号是单声道音频源;本设计中,将麦克风和辅流音源接到音频处理器上,通过音频处理器将音频处理之后输出给会议终端,视频会议终端将信号返回给音频处理器,通过音频的矩阵分配功能,输出到功放、音箱。

4. 音频输出:为与会区设计二对全频音箱及一对吸顶音箱,该音箱播放本地音频 远端会场音频;前置音箱对称放置在主显示设备两侧处嵌墙安装,辅助音箱分别吊挂在两侧的侧墙上,使得整个会场的声场均匀。通过音频线缆和机房设备间的音频发送设备互连,该对主扩音音箱必须为与会区域提供95dB~105dB的声压级。

5. 视频切换:摄像机、桌面插、终端及电视墙服务器的视频信号通过线缆传输给矩阵,根据实际需求将视频信号切换到显示设备,该矩阵通过中控系统控制,实现一键式切换。

6. 中控系统:使用中控系统,便于会议管理人员将会场中的设备统一有效地管理起来,方便会议召开前的会议准备、会议中的调度、会后系统的关闭等。如果不使用中控控制系统,每个需现场控制的设备都有自己的控制方式、控制软件和控制界面等,在会场的现场控制中,会议管理人员容易手忙脚乱,影响会议调度的效率和准确性,使用中控控制系统,统一了控制方式和控制界面,会议管理人员操控轻松,即使无技术背景的人员经过简单培训也可以胜任会议管理。

使用效果:

本次计划的高清会议系统建设完成后,能满足教委的使用效果有两项:

一是教学资源共享使用效果:本次高清会议系统建设完成后,可以满足学校教学业务的多样性,分为全校日常工作开展、教学资源的深入应用及教学网络直播等成果;

    二是协助完善教学的使用效果:本次建设完成的高清视频会议系统的其它应用场景,分为快速灵活多样的快速响应方式、召开应急视频会议、其它性质的会议协商(不可预测的突发情况)提前做好充分的准备,提高应急工作能力及远程应急指挥等成果。
